DLP大屏拼接，是采用DLP顯示單元拼接的方式，通過大屏幕拼接軟件系統，來實現大屏幕顯示效果的一種大屏顯示系統。
1. DLP工作原理
聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。
DLP是Digital Light Procession的縮寫，即為數字光處理，也就是說這種技術要先把影像信號經過數字處理，然后再把光投影出來。DLP投影技術應用了數字微鏡晶片(DMD)來作為核心關鍵處理元件以實現數字光學處理過程，其原理是UHP(Ultra High Performance)燈泡發射出的冷光源通過冷凝透鏡，再通過光棒將光均勻化，經過匯聚處理后的光通過一個色輪，將光分成RGB三色(或更多色]，再將色彩由透鏡投射在DMD芯片上，最后反射光經過投影鏡頭在投影屏幕上成像。DLP大屏幕拼接系統即是以DLP投影機為主要構成并配以圖像處理器等組成的高亮度、高分辨率、色彩逼真的電視墻，能顯示各種計算機(工作站)信號及各種視頻信號，畫面能任意漫游、開窗、組合、放大縮小和疊加。
2. DMD工作原理
DMD芯片外觀看起來只是一小片鏡子，被封裝在金屬與玻璃組成的密閉空間內，事實上，這面鏡子是由數十萬乃至上百萬個微鏡所組成的。以1024X768分辨率為例，在一塊DMD上共有1024X768個小反射鏡，每個鏡子代表一個像素，每一個小反射鏡都具有獨立控制光線的開關能力。小反射鏡反射光線的角度受視頻信號控制，視頻信號受數字光處理器DLP調制，把視頻信號調制成等幅的脈寬調制信號，用脈沖寬度大小來控制小反射鏡開、關光路的時間，在屏幕上產生不同亮度和灰度等級圖像。
在一個單DMD投影系統中，需要用一個色輪來產生全彩色投影圖像，色輪由紅、綠、藍濾波系統組成，它以60Hz 的頻率轉動，在這種結構中，DLP工作在順序顏色模式。輸入信號被轉化為RGB數據，數據按順序寫入DMD的DDR RAM,白光光源通過匯聚透鏡聚集在色輪上，通過色輪的光線成像在DMD的表面。當色輪旋轉時，紅、綠、藍光順序地射在DMD上，色輪和視頻圖像是順序進行的，所以當紅光射到DMD上時，鏡片按照紅色信息應該顯示的位置和強度傾斜到"開"，綠色和藍色光及視頻信號亦是如此工作。人體視覺系統集中紅、藍信息并看到一一個全彩色圖像。通過投影透鏡，在DMD表面形成的圖像可以被投影到一個大屏幕上。

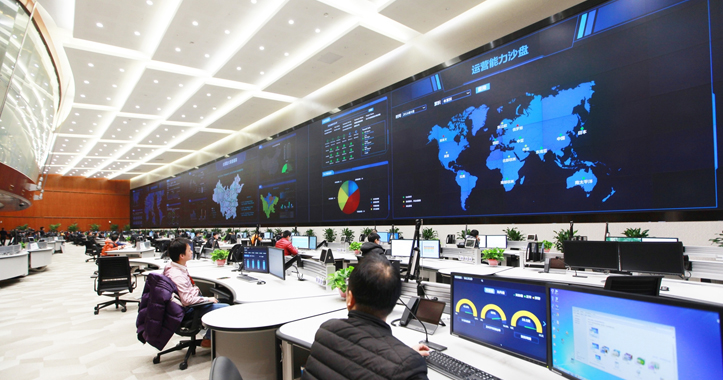

DLP大屏拼接廣泛應用于政府、部隊、公安、交警、武警、醫院、消防、電力、電信、水利、礦產、能源、教育、氣象局、地震局、規劃、景區管理等。
