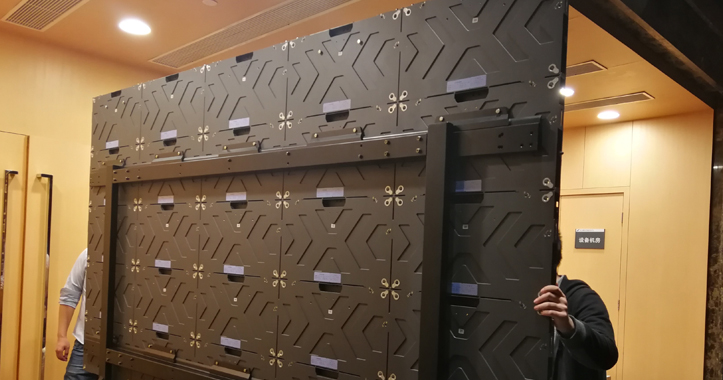

LED顯示屏是由一塊一塊的顯示單元板所組成的，信號通過扁平電纜傳輸。LED顯示屏的故障處理與診斷流程如下。
聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。
首先，確定LED顯示屏是同步顯示屏還是異步顯示屏，同步顯示屏的顯示依賴顯示器的設置，異步顯示屏不依賴顯示器設置。
其次,確定LED顯示屏是局部的顯示問題還是整屏顯示均有問題。當局部顯示不正常時,可排除通信方面的問題,通常可確定是LED顯示屏硬件出現故障:當整屏顯示不正常時，可能的原因?yàn)?
●對于同步顯示屏，應該確認顯示器的設置是否改變，通信是否正常，發送是否正常，然后檢測接收是否正常;
●對于異步顯示屏，應該首先確認顯示屏的參數，如硬件地址、寬度、高度、P是否有改變，如果這些參數都正確，再測試通信是否正常，最后確定LED顯示屏控制是否正常。
維修基本步驟
(1)確定模組或者單元板使用的HUB板類型，這樣排線的接口定義才能一樣，以便往下查找。
(2)根據不同型號的模組或者單元板，給接收卡發送相應的程序，確保模組和單元板在正確的程序下顯示，這是找出故障原因的前提。一般，PCB上都會印有該模組或者單元板的型號，以便于查找。
(3)觀測模組或者單元板現象，確定初步故障，如常見的串點、小方塊等。
(4)使用萬用表找出故障，主要是利用上面的短路檢測法，在芯片和LED燈的引腳之間進行檢測。
(5)如未解決問題，則應再次分析故障原因，并進行必要的檢測。
