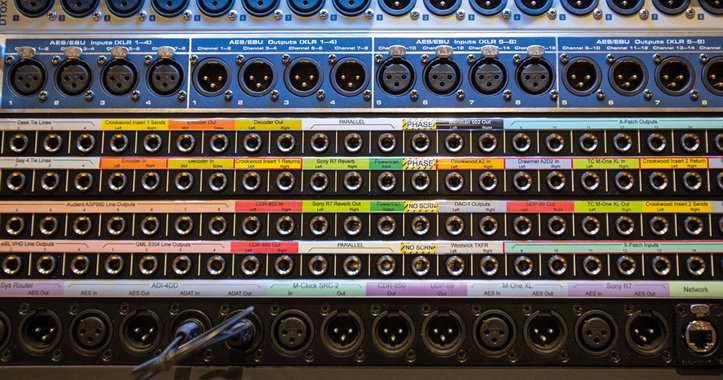

實現跳線所需要用到的設備被稱為跳線盤(Patch Panel或Patch Bay)。跳線盤從外觀上看起來是一個正而布滿插孔的機架式設備，在正面一般設有兩行插孔。跳線盤架設在各音頻設備與調音臺之間，它的作用相當于一個集線器，將所有音頻設備的輸入和輸出都集中在跳線盤之上，便于各設備間的靈活連接。
聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。
音頻系統跳線:音頻系統跳線具有如下功能:
(1)可將系統外的設備方便地接入音頻系統內。
(2)系統中設備出現故障時，通過跳線進行倒備。保障系統運行。
(3)檢測系統中的故障點。
通常跳線盤有若干種跳線模式可供選擇。典型的設置一般是:面板的上面一排接口用于信號輸出；面板的下面一排接口用于信號輸入。通過使用長度較短的連接線將輸入端的設備連接至輸出端的設備，就能輕松實現錄音棚中設備的快速重組。跳線盤所使用的連接線有單芯與雙芯之分。對于立體聲設備的跳線應當使用雙芯線纜，否則將無法傳輸立體聲信號。連接線的首尾一般都配有標記環，通過閱讀標記環上的字母或數字便可知該線纜為左聲道信號還是右聲道信號，從而避免了錯接。當然，使用單芯連接線同樣可以實現立體聲串接，只不過需要用到兩根線罷了。在連接時，遵從右聲道優先原則，先用一根線纜將跳線盤上面一排的右聲道端口接入下面一排的右聲道端口，然后再按照同樣的方式連接左聲道，這樣便保證了不會出現左右聲道互逆的問題。
平常(NORMAL)上下兩行的插孔是連接的，當用跳線的插頭插入下面的插孔時，由上邊插孔送來的信號就被斷開，這時其信號是來自下邊插頭送來的信號。為此，跳線盤的插座采用可復位式的插接點。
另一種與跳線盤類似的設備是音頻路由
切換器(Audio Routing Switcher)。這是一種較為高級的路由設備，可以實現輸入與輸出的相互對接。與傳統跳線盤不同的是，路由切換器是以電子的方式實現路由切換的，而不是像跳線盤那樣需要用一根根連接線手動地將若干個端口連接起來。
